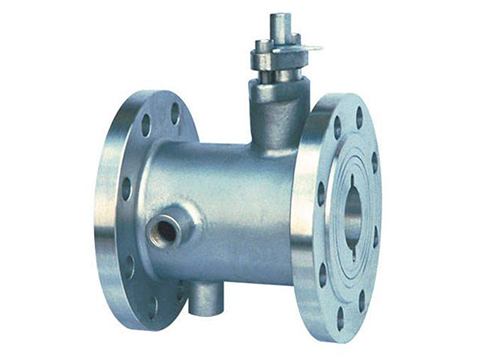

BQ41F保溫夾套式球閥

【型號】：BQ41F

【通經】：DN15-200

【壓力】：1.0-4.0MPA

【溫度】：-196℃-650℃

【閥體材質】：灰鑄鐵、（鑄鋼）

【適用介質】：蒸汽或其它過熱氣體

{dede:field.title/}

產品介紹

產品特點

BQ41F保溫夾套式球閥系列主要適用于石油、化工、制藥、冶金、電力等各類系統中，以輸送常溫下會凝固的高粘度介質。其球閥的夾套焊接在閥門的兩端密封面之間，閥門的側面和底部設有夾套的標準連接口。由于增加了夾套，此種閥門的端部連接尺寸比同一規格的尺寸大一到兩個規格。閥門的端部連接型式有法蘭和對夾兩種。夾套中可自由的通過蒸汽其他熱保溫介質，確保粘稠的介質順暢的通過閥門。

技術參數

【產品特點】
1、保溫夾套式球閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;
2、采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;
3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，最適用于易凝固、高粘性液體介質;
4、保溫球閥閥體采用整體(一片式)結構，體積小，其重量比同類球閥的體積小、重量輕。
【執行標準】
設計規范： GB/T 12237 API 6D API 608 BS 5351
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D

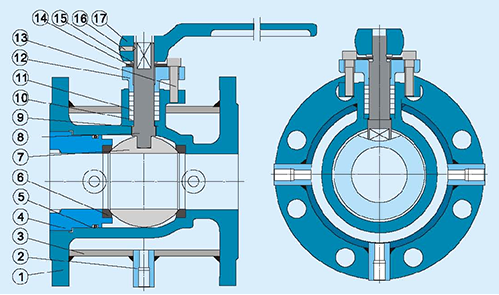

【結構示意圖】

圖中數字解析：1表示閥體，2表示連接口，3表示夾套，4表示鎖緊螺母，5表示O型圈，6表示密封圈，7表示球體，8表示閥桿，9表示墊片，10表示填料墊，11表示填料，12表示填料壓蓋，13表示螺釘，14表示定位片，15表示擋圈，16表示螺釘，17表示手柄。
【主要外形尺寸】


序號

零件名稱

材質

序號

零件名稱

材質

GB

ASTM

GB

ASTM

1

夾套

25

A105

5

球體





2

閥座

WCB

A216-WCB

6

閥桿

1Cr13

A247-410

3

閥體

1Cr18Ni9Ti

SS304

7

填料

柔性石墨

4

密封圈

PTFE、對位聚苯

8

填料壓蓋

WCB

A216-WCB

BQ41F不銹鋼保溫球閥執行標準：


設計標準

ASMEB16.34GB/T12224

結構長度

ASMEB16.10GB/T12221

連接法蘭

ASMEB16.34JB/T79

驅動方式

手動、電動、氣動

試驗和檢驗

JB/T9092 API 598

適用介質

重油、膠類等易凝固介質

BQ41F不銹鋼保溫球閥主要外形鏈接尺寸：


公稱通徑DN

L

D

D1

D2

B

F

Z-Φd

2-G

15

130

95

65

45

14

2

4-Φ14

3/8

20

150

105

75

55

14

2

4-Φ14

3/8

25

160

115

85

65

14

2

4-Φ14

3/8

32

165

135

100

78

16

2

4-Φ18

1/2

40

180

145

110

85

16

3

4-Φ18

1/2

50

200

160

125

100

16

3

4-Φ18

1/2

65

220

180

145

120

18

3

4-Φ18

1/2

80

250

195

160

135

20

3

4-Φ18

1/2

100

280

215

180

155

20

3

4-Φ18

1/2

125

320

280

240

210

22

3

4-Φ23

1/2

150

360

335

295

265

26

3

4-Φ23

1/2
